3M工业胶带在显示模组与存储模组制造中的选型方案
#工业粘接技术指南 ·2026-09-24 16:42:58

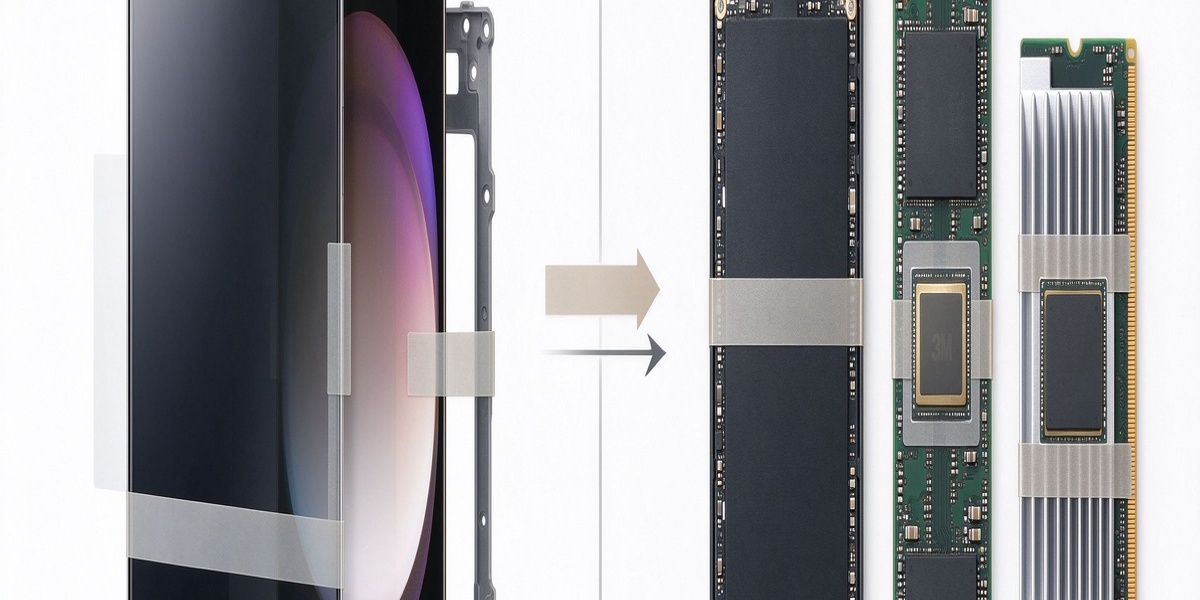

图1：3M工业胶带在显示模组与存储模组中的应用示意图
直接回答
3M工业胶带在显示模组与存储模组制造中的选型方案分为显示模组场景和存储模组场景两大类。显示模组场景覆盖结构粘接（VHB 59系列/5981系列/5906-5909系列/4905/4910透明系列/86415）、薄层粘接（UCT-30/467MP/468MP/9495LE）、遮光与绝缘（iTAPE-B01/55256/55260/55261）、通用粘接（9448A/9448AB）。存储模组场景覆盖结构固定与缓冲（VHB 59系列/4929/86415）、接口区域辅助粘接（UCT-30/467MP/468MP/9495LE）。显示模组胶带厚度范围0.03mm至1.6mm，适用于车载显示、工控显示、企业级SSD、CXL存储模组等制造场景。
常用型号方向：5915、5925、5930、5952、5962、5981-020、5981-030、5906/5907/5908/5909、4905/4910、86415、UCT-30、467MP/468MP、9495LE、iTAPE-B01、55256/55260/55261、9448A/9448AB、4929等。具体厚度、颜色、耐温及认证以3M官方TDS为准。
图2：3M工业胶带在显示模组与存储模组中的选型总览图
30秒速览
显示模组：结构粘接用VHB 59系列（0.4-1.6mm）、5981系列（0.20/0.30mm，窄边框精密模切）、5906-5909系列（0.15-0.30mm黑色薄型）、4905/4910透明系列（0.5/1.0mm）；薄层粘接用UCT-30（0.03mm）、467MP/468MP、9495LE；遮光绝缘用iTAPE-B01（0.050mm）、55256（0.05mm）/55260（0.20mm）/55261（0.10mm）；通用粘接用9448A/9448AB。
存储模组：结构固定与缓冲用VHB 59系列、4929（0.6mm黑色）；FPC定位粘接用UCT-30、467MP、468MP、9495LE。
怎么选：显示模组先看粘接层厚度限制和遮光需求；存储模组先看缓冲固定需求和接口粘接需求。百川可提供选型、索样、分切模切加工服务。
供应说明：百川自2006年起成为3M特约经销商，可提供选型支持、索样测试和分切模切加工服务。
2大
应用场景
13+
3M产品系列
0.03-1.6mm
粘接层厚度
20
年 3M 特约经销
应用场景分析
显示模组与存储模组的胶带需求
在显示模组与存储模组的制造过程中，工业胶带承担着结构粘接、遮光密封、缓冲减震、接口固定等多重功能。不同应用场景对胶带的厚度、耐温性、粘接强度、模切加工精度提出了差异化要求。
显示模组涵盖车载、工控、医疗等应用领域，其中车载显示对可靠性要求最为严苛，需面对持续振动、高低温循环、湿热环境和阳光暴晒等复杂工况。盖板玻璃、塑胶边框、金属支架和背光模组之间的热膨胀系数差异会在粘接界面产生循环应力，因此胶带选型需同时满足结构粘接强度、应力缓冲、遮光密封和耐候性等多重指标。
存储模组（如企业级SSD、CXL存储模组）在服务器环境中需承受持续的风扇振动和可能的机械冲击，模组外壳与安装支架之间的缓冲固定、接口区域FPC的定位粘接是保证长期可靠性的重点。以下针对显示模组和存储模组两大场景，分别给出3M工业胶带的选型方案。
显示模组方案
显示模组场景：粘接、遮光与缓冲方案
2.1 结构粘接：3M™ VHB™ 丙烯酸泡棉胶带
3M™ VHB™胶带采用100%闭孔丙烯酸泡棉结构，兼具丙烯酸胶粘剂的高强度和泡棉芯材的柔顺性，能够有效吸收冲击和振动，保护敏感显示组件免受循环疲劳损伤。
3M™ VHB™ 59系列是车载屏窄边框粘接和背框固定的主流选择。该系列提供多种厚度规格，黑色外观可直接用于背光和屏幕遮光场景，泡棉结构具备良好的填充与减震能力，实现粘接、防水、遮光一体化装配。
图3：车载显示模组窄边框 VHB 泡棉胶带粘接剖面示意
3M™ VHB™ 5981系列带PET载体，专为窄边框精密模切设计，支持清洁返工。5981-020厚度为0.20mm，5981-030厚度为0.30mm，采用改性丙烯酸泡棉双面涂布于薄膜载体两侧，可实现窄至0.5mm的精密模切线，适合大尺寸、窄边框显示模组的装配需求。
3M™ VHB™电子胶带86415，是一款0.15mm薄型黑色丙烯酸泡棉胶带，密度960 kg/m³，专为电子行业微细粘接应用设计，适用于LCM黏接、边框黏接等，具有优越的抗冲击性和良好的服帖性。
3M™ VHB™ 5906/5907/5908/5909系列是一组黑色薄型丙烯酸泡棉胶带，厚度分别为0.15mm、0.20mm、0.25mm、0.30mm。该系列与86415（0.15mm）形成规格互补，覆盖0.15mm至0.30mm厚度区间，适用于显示模组中需要薄型黑色泡棉胶带的精密粘接场景。短期最高149℃，长期持续工作121℃。注1
3M™ VHB™ 4905和4910为高透明丙烯酸泡棉胶带，厚度分别为0.5mm和1.0mm，同属VHB 4900系列，采用通用型丙烯酸胶粘剂和闭孔泡棉结构，适用于显示模组中需要透明粘接的场景，如透明视窗固定、导光板粘接等。
2.2 薄层粘接：3M™ UCT-30超薄胶带及无基材胶膜
显示模组的FPC柔性电路板固定、窄边框辅助粘接等工序对粘接层厚度有严格限制。3M™ UCT-30超薄胶带总厚度仅0.03mm（1.18 mil），由两侧各0.013mm丙烯酸胶层和0.004mm PET载体组成，透光率90%、雾度1.1%，适配对粘接厚度和装配空间有严格要求的精密电子组装场景。
对于显示模组中需要曲面贴合的工序，3M无基材双面胶带467MP/468MP因无中间载体、胶层连续、厚度可控，更适合显示屏模组等薄型电子件的复合粘接。467MP总厚度0.058mm（2.3 mil），长期耐温149℃，短期耐温可达204℃。468MP总厚度0.13mm（官方标称值，精确约0.127mm），长期耐温-40~149℃，短期耐温204℃。
3M™ 9495LE为双面PET胶带，厚度0.17mm（6.7 mil），采用低表面能丙烯酸胶粘剂300LSE，对聚丙烯、粉末涂层等低表面能材料具有高粘接强度。显示模组中若涉及低表面能塑胶边框或后盖的粘接，9495LE是467MP/468MP的有效补充。

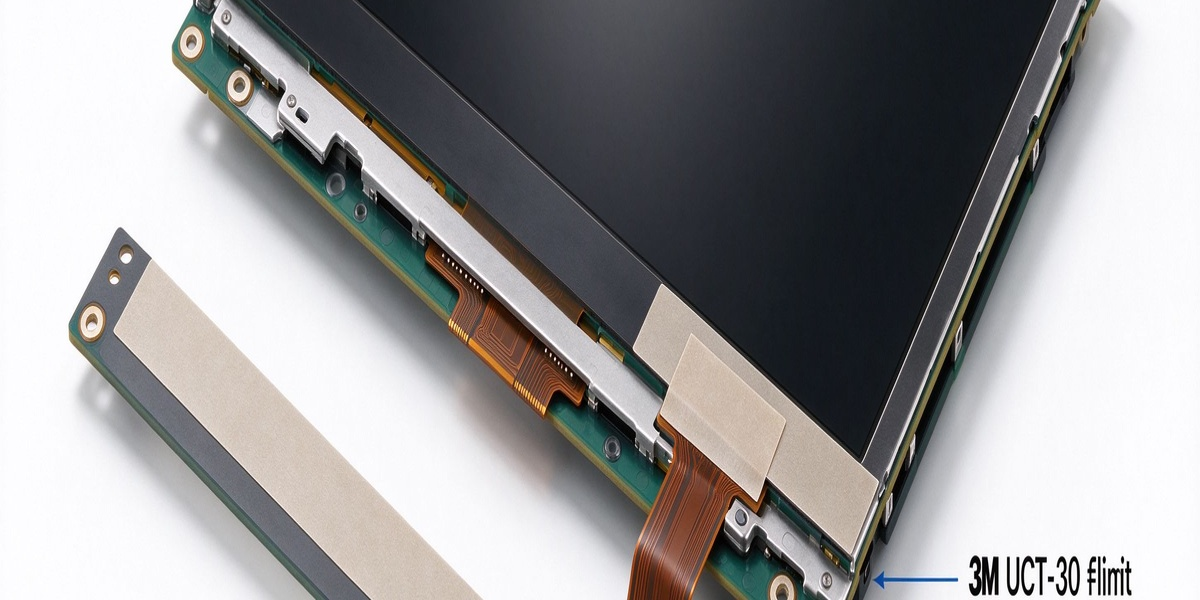

图4：显示模组 FPC 固定用 UCT-30 超薄胶带位置示意
2.3 遮光与绝缘：黑色PET/泡棉遮光胶带
在LCD与背光模组之间，遮光胶带承担着阻断漏光、防止串光的关键作用。TFT显示模组在背光模组周边和屏幕与中框衔接处需要兼顾遮光、缓冲和缝隙填补功能。
选型建议：若装配间隙在0.1mm以内、无缓冲需求，优先选用黑色PET遮光胶带，厚度均匀性好、遮光密度高、模切精度易控制；若存在0.1mm以上的装配公差、需要缓冲吸震，则更适合黑色泡棉遮光胶带，以闭孔黑色泡棉为基材，具备适度的压缩回弹性。
3M™ 绝缘遮光胶带iTAPE-B01 以黑色PET为基材、丙烯酸为胶粘剂，厚度0.050mm，温度等级130℃，透光率（400-800nm）<0.2%，耐电压5000V，适用于LCD与背光模组之间的绝缘及遮光。
3M 55256（0.05mm）、55260（0.20mm）、55261（0.10mm）为PET基材双面胶带系列，透明和黑色遮光两种基材可选。其中55261长期耐温80℃、短期耐温200℃；55260长期耐温70℃、短期耐温150℃。注：55260长期耐温70℃，不适合持续高于70℃的密闭模组工况；55261耐温数据来源存在多个版本，具体以实际批次TDS为准。55256和55260可补充0.05mm和0.20mm两档规格，与55261形成三档遮光胶带方案，覆盖不同装配间隙需求。
图5：LCD 背光模组遮光用 iTAPE-B01 胶带位置示意
2.4 通用粘接：3M™ 9448A/9448AB棉纸基材双面胶带
3M™ 9448A和9448AB为棉纸基材双面胶带，采用中等强度丙烯酸胶粘剂。9448A厚度0.15mm，半透明；9448AB厚度0.15mm，黑色。长期耐温90℃（天/周），短期耐温150℃（分钟/小时）。胶带具有高初粘力和良好的高温保持力，尺寸稳定性好，便于模切和层压，适用于显示模组内部的通用粘接固定场景。
需要显示模组胶带选型或索样？
立即咨询 0755-89902066
存储模组方案
存储模组场景：固定、缓冲与接口粘接方案
3.1 结构固定与缓冲：VHB泡棉胶带在存储模组中的应用
企业级SSD在服务器机箱中需要承受持续的风扇振动和可能的机械冲击。3M™ VHB™胶带的粘弹性泡棉芯材可以吸收冲击能量，在SSD模组外壳与安装支架之间提供可靠的缓冲固定。VHB胶带在静态和动态负载下均具有极高的保持力，其100%闭孔结构可有效阻隔湿气和污染物。
对于CXL存储模组等新型封装形式，VHB 59系列黑色泡棉胶带同样适用。该系列胶带具有较好的粘接强度、应力缓冲和密封性能，可通过模切加工制成对应形状，适配异形结构的装配需求。
3M™ VHB™ 4929是一款0.6mm（0.025英寸）厚的黑色丙烯酸泡棉胶带，采用通用型胶粘剂和结实的泡棉芯材，可作为机械紧固件（如铆钉、焊接、螺丝）或液体胶粘剂的替代方案。其0.6mm厚度介于5915（0.4mm）和5930（0.8mm）之间，可补充存储模组外壳与支架之间的缓冲固定方案。

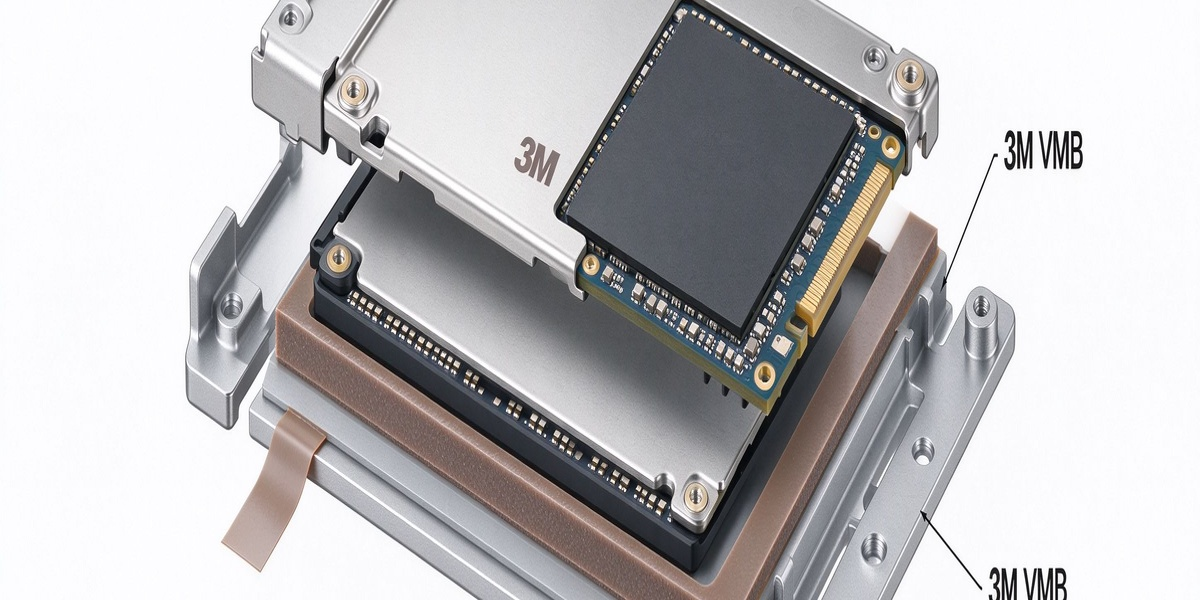

图6：SSD 模组外壳与支架 VHB 泡棉胶带缓冲固定示意
3.2 存储模组接口区域的辅助粘接
SSD的M.2接口区域或CXL连接器周边的FPC固定，需要薄型、高内聚力的胶带方案。3M UCT-30超薄胶带（总厚0.03mm）和无基材胶膜467MP（0.058mm）/468MP（0.13mm）均可应用于存储模组内部FPC的定位粘接，超薄特性不会额外占用装配空间，同时保证长期振动环境下的粘接可靠性。
3M™ 9495LE（0.17mm）采用低表面能丙烯酸胶粘剂300LSE，对聚丙烯等低表面能材料具有高粘接强度，适用于M.2接口区域或CXL连接器周边FPC在低表面能基材上的定位固定。

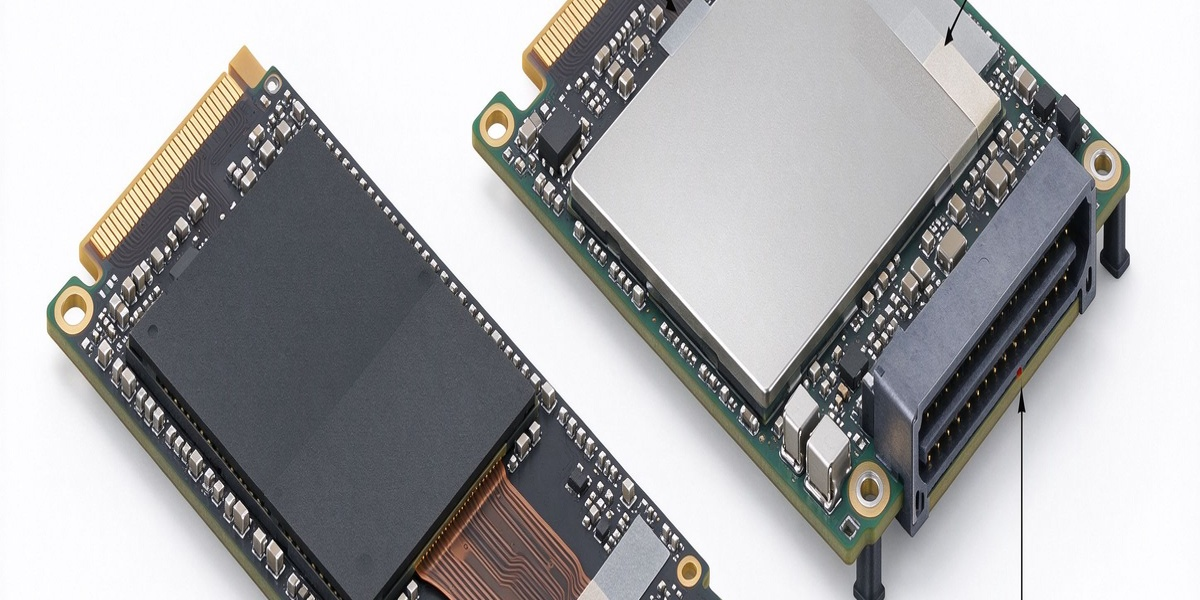

图7：M.2 / CXL 存储模组接口 FPC 定位粘接示意
需要存储模组胶带选型或索样？
立即咨询 0755-89902066
选型对照表
胶带选型对照表
图8：显示模组与存储模组 3M 胶带选型决策树
分阶段导入建议
分阶段导入建议

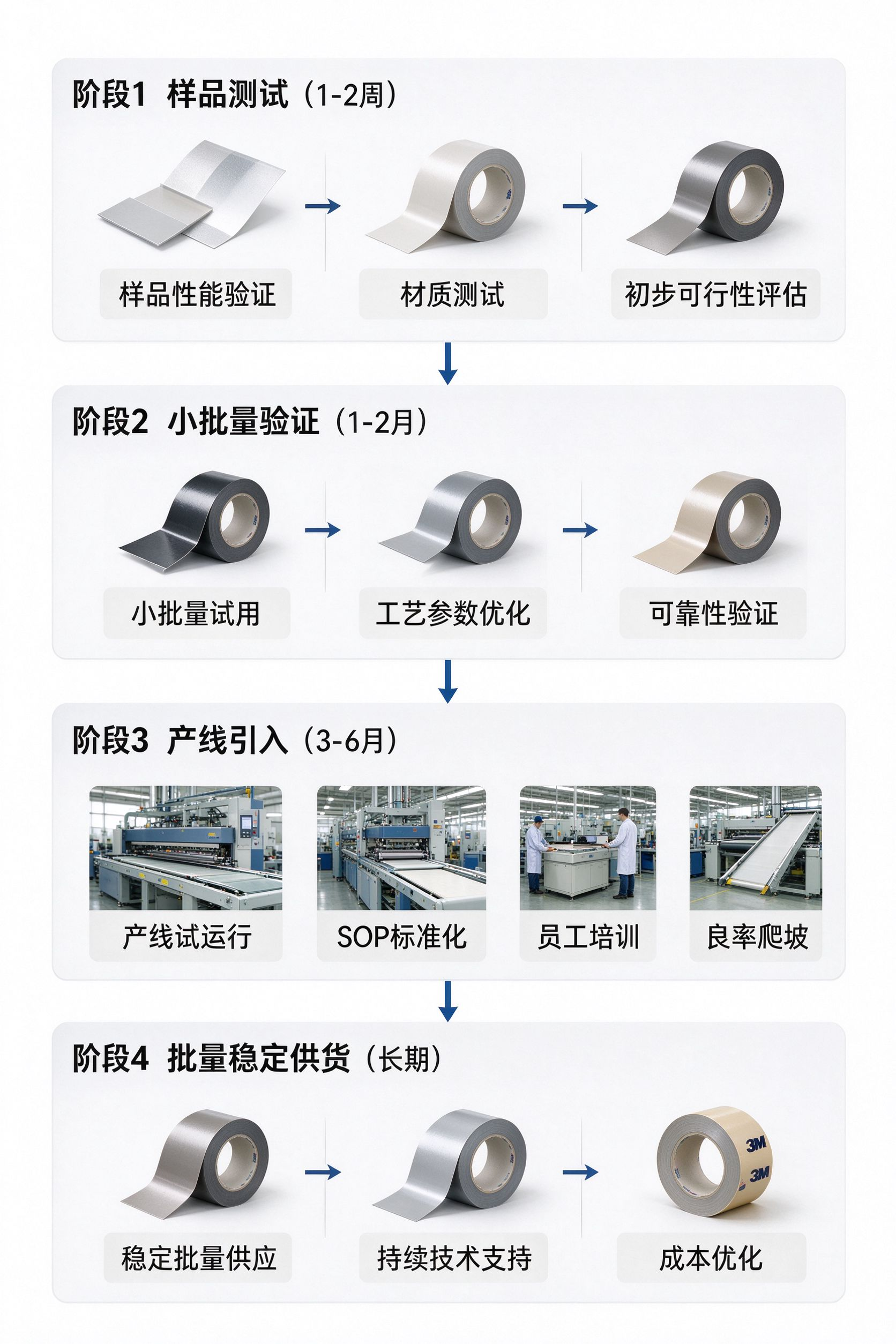

图9：3M 工业胶带分阶段导入路线图
第一阶段（现有显示模组业务）
对于已有成熟车载和工控显示模组产线的制造方，建议优先从VHB 59系列、5906-5909系列和遮光胶带品类切入，通过现有显示模组的胶带替换或新增项目进行打样验证。
第二阶段（存储模组样品验证期）
企业级SSD和CXL存储模组正处于样品验证阶段时，正是新材料导入的窗口期。建议同步向存储项目研发团队推荐VHB 59系列/4929缓冲固定方案和UCT-30/9495LE接口FPC固定方案，配合模组结构设计进行振动测试和可靠性验证。早期导入有助于在模组结构定稿前锁定材料方案。
第三阶段（批量供应与模切配套）
3M全系列工业胶带均可配套分切、复卷、模切加工服务，可根据模组尺寸和装配工艺提供定制化裁切方案。建议在样品验证通过后，建立模切件的批量供应通道，同步覆盖显示模组和存储模组的持续需求。
常见问题
常见问题 FAQ
Q1：显示模组结构粘接推荐什么3M胶带？
A：车载屏窄边框粘接和背框固定推荐3M VHB 59系列，提供0.4mm至1.6mm多种厚度规格，黑色外观可直接用于遮光场景。窄边框精密模切推荐VHB 5981系列，带PET载体，可实现窄至0.5mm的精密模切线。薄型黑色泡棉粘接推荐VHB 5906-5909系列（0.15-0.30mm，短期149℃/长期121℃）。透明粘接推荐VHB 4905/4910（0.5/1.0mm）。
Q2：显示模组FPC固定用什么胶带？
A：推荐3M UCT-30超薄胶带（总厚0.03mm，透光率90%）或3M无基材胶膜467MP（0.058mm）/468MP（0.13mm），超薄特性不占用额外装配空间。若涉及低表面能材料，推荐9495LE（0.17mm）。
Q3：LCD背光模组遮光用什么胶带？
A：推荐3M iTAPE-B01绝缘遮光胶带（黑色PET基材，0.050mm，耐电压5000V）。若装配间隙为0.05mm或0.20mm，可分别选用3M 55256（0.05mm）或3M 55260（0.20mm，长期70℃/短期150℃，不适合持续高于70℃密闭工况）；若需兼顾遮光与结构固定，推荐3M 55261（0.10mm，具体以实际批次TDS为准）。
Q4：存储模组外壳与支架之间用什么缓冲固定？
A：推荐3M VHB 59系列（0.4-1.6mm多种厚度）或VHB 4929（0.6mm黑色），粘弹性泡棉芯材可吸收冲击和振动，100%闭孔结构可阻隔湿气。
Q5：显示模组通用粘接推荐什么胶带？
A：推荐3M 9448A/9448AB棉纸基材双面胶带（0.15mm），采用中等强度丙烯酸胶粘剂，对多种基材具有高粘附力，尺寸稳定性好，便于模切和层压。
Q6：百川提供的3M工业胶带是正品吗？
A：是授权渠道正品。百川自2006年起成为3M特约经销商，所售3M产品均通过授权渠道供应，正品可追溯。
Q7：3M工业胶带能模切加工吗？
A：可以。3M工业胶带支持分切、复卷、模切、贴合加工，可根据模组尺寸和装配工艺提供定制化裁切方案。百川可提供相关加工服务。
Q8：怎么联系百川咨询？
A：电话0755-89902066，官网dspmm.com。邮箱：dsshu@sz-online.net；地址：广东省深圳市龙岗区龙岗街道清水路225号雄美工业园。欢迎咨询选型、索样与报价。
需要3M工业胶带选型、索样或报价？
欢迎联系深圳市百川工业胶带有限公司，获取显示模组与存储模组制造中的专业3M工业胶带选型建议与供应服务。深圳及周边可预约上门技术对接。
结语
3M工业胶带在显示模组与存储模组制造中覆盖结构粘接、遮光密封、缓冲减震、接口固定等核心功能。显示模组场景涵盖VHB 59系列、5981系列、5906-5909系列、4905/4910透明系列、86415、UCT-30、467MP/468MP、9495LE、iTAPE-B01、55256/55260/55261、9448A/9448AB等产品；存储模组场景涵盖VHB 59系列、4929、86415、UCT-30、467MP/468MP、9495LE等。深圳市百川工业胶带有限公司自2006年起成为3M特约经销商，供应正品，可提供选型、索样、分切模切加工服务。
一句话总结：3M工业胶带为显示模组与存储模组制造提供从结构粘接到缓冲固定的完整粘接方案，百川提供选型支持、索样测试和分切模切加工服务。
注释：
注1：VHB 5906-5909系列耐温数据参考3M授权经销商技术资料（短期149℃/长期121℃），具体以3M官方TDS为准。
注2：55256/55260/55261厚度分别为0.05mm/0.20mm/0.10mm。55260耐温数据（长期70℃/短期150℃）参考3M官方TDS，不适合持续高于70℃的密闭模组工况。55261耐温数据来源存在多个版本，具体以实际批次TDS为准。
注3：467MP总厚度0.058mm（2.3 mil）；468MP官方标称厚度0.13mm（精确约0.127mm）。9495LE厚度0.17mm（6.7 mil）。9448A耐温数据参考3M官方数据表（2013年版），长期90℃/短期150℃；部分区域版本TDS可能标注长期70℃，以最新区域版TDS为准。
注1：VHB 5906-5909系列耐温数据参考3M授权经销商技术资料（短期149℃/长期121℃），具体以3M官方TDS为准。
注2：55256/55260/55261厚度分别为0.05mm/0.20mm/0.10mm。55260耐温数据（长期70℃/短期150℃）参考3M官方TDS，不适合持续高于70℃的密闭模组工况。55261耐温数据来源存在多个版本，具体以实际批次TDS为准。
注3：467MP总厚度0.058mm（2.3 mil）；468MP官方标称厚度0.13mm（精确约0.127mm）。9495LE厚度0.17mm（6.7 mil）。9448A耐温数据参考3M官方数据表（2013年版），长期90℃/短期150℃；部分区域版本TDS可能标注长期70℃，以最新区域版TDS为准。
3M为3M公司商标，百川为3M特约经销商。所售3M产品均通过授权渠道供应。本文数据参考来源：3M™ VHB™ Tape 59 Series TDS、3M™ VHB™ Tape 5981 Series TDS、3M™ VHB™ Tape 4905/4910 Series TDS、3M™ Ultra Clear Double Coated Tape UCT-30 TDS、3M™ Adhesive Transfer Tape 467MP/468MP TDS、3M™ Double Coated Tape 9495LE TDS、3M™ Double Coated Tissue Tape 9448A TDS、3M™ VHB™ Electronic Tape 86415 TDS、3M™ VHB™ Tape 5906/5907/5908/5909 Product Page、3M™ VHB™ Tape 4929 Product Page、3M™ Double Coated PET Tape 55260 TDS。具体产品参数、认证以3M官方TDS、证书和报价单为准。
作者：百川工业胶带市场部（3M特约经销商，自2006年）｜技术审核：百川技术部（3M工业胶粘剂选型团队）｜数据来源声明：本文参数经交叉核实3M官方TDS，具体以实际批次TDS或3M技术热线确认为准。｜更新日期：2026年9月24日
